XB系列摆线针轮减速机

作者:常州市淼源传动机械有限公司    发布时间:2019-5-11 14:33:54    浏览量:3743


一、概述:

" 1、本产品是采用K-H-V少齿差行星式传动原理及摆线针齿啮合的传动机械。广泛应用于纺织印染、轻工食品、制药、食品机械、冶金矿山、石油化工、起重运输及工程机械等领域中的驱动和减速装置。

2、本产品全部传动装置可分为三部分:输入部分、减速部分、输出部分。按结构形式分为:卧式、立式双轴型、直联型四种。设计合理,维修方便,容易分解安装,零件个数以及简单的润滑,使摆线针轮减速机深受用户的信赖。"

二、特点:

1、传动比大:减速时传动比6~87,二级减速时传动比99~7569,三级减速时传动比5841~658503。

2、传动效率高:由于本产品啮合部位采用滚动啮合,平均效率可达90%以上。

3、体积小、重量轻:由于不仅采用了行星传动原理,输入轴和输出轴在同一轴线上,而且有与电动机直联呈一体的特别之处,因而本产品具有结构紧凑、体积小、重量轻的特点。

4、本产品主要传动啮合件采用轴承钢,经淬火处理(HRC58-62)获得高强度,并且部门传动接触采用了滚动摩擦,所以经久寿命长。

5、本产品具有过载能力强、耐冲击、惯性力矩小,适用于启动频繁和正反转的特点

三、减速机的型号及表示方法:

摆线针轮减速机型号对照表


减速机标准
JB/T2982-94AX1X2X3X4X5X6X7X8X9X10X11X12
JB/T2982-94BB09B0B1B2B3B4B5B6B7B8B9
JB 2982-81
B12B15B18B22B27B33B39B45B55B65
减速机标准二级
JB/T2982-94AX32X42X53X63X64X74X84X85X95X106X118X128
JB/T2982-94BB10B20B31B41B42B52B53B63B74B85B95
JB 2982-81
B1812B2215B2715B2718B3318B3322B3922B4527B5533B6533

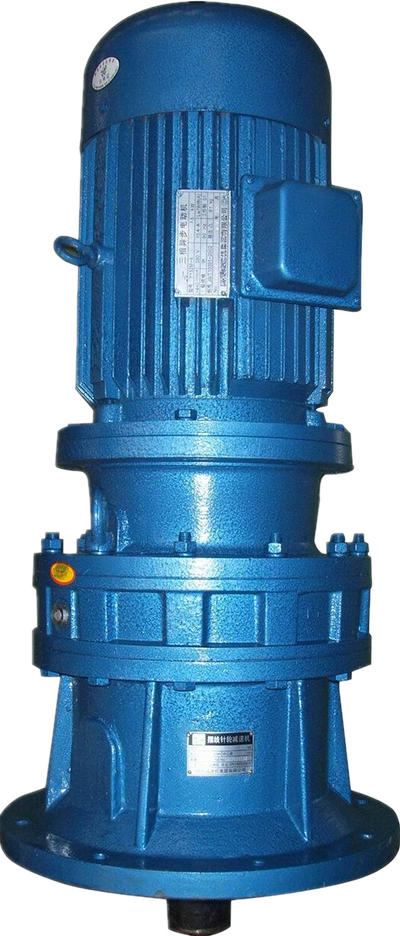

图片1 副本.png
