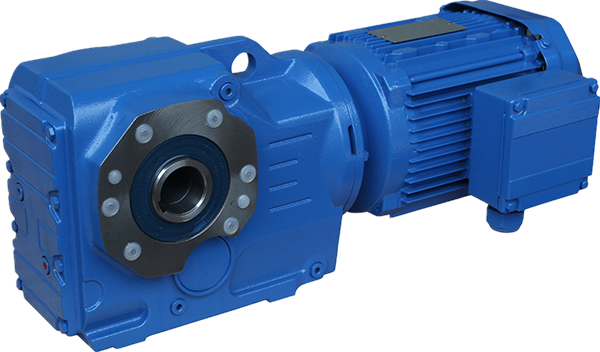

K系列斜齿-螺旋锥齿轮减速机

作者:常州市淼源传动机械有限公司    发布时间:2019-5-6 17:15:30    浏览量:820


一、概述:

1、该系列减速机在模块组合体系基础上设计制造,有极多的电机组合、安装形式和结构方案。传动比划分细,范围广,组合机型可以形成很大的传动比。满足不同的使用工况,性能优越。

2、该系列采用整体式铸造箱体,箱体结构刚度好,易于提高轴的强度和轴承寿命。该系列关键零部件硬齿面齿轮采用优良合金钢,表面经渗碳淬火硬化处理,磨齿精细加工,传动平稳、噪声低、承载能力大。温升低,寿命长。

3、可用于正、反转,承受较大的径向载荷,可承受不大于径向力15%的轴向载荷。多应用于冶金、污水处理、化工、制药等行业。

二、特点:

1、该系列输出轴垂直于输入轴,传动部分由两级斜齿轮和一级弧齿锥齿构成。

2、安装方式:实心输出轴和底脚式安装(K型)、空心输出轴和轴装式安装(KA型)、实心输出轴和B5法兰式安装(KF型)、空心输出轴和B5法兰式安装(KAF型)、空心输出轴和B14法兰式安装(KAZ型)、在KA型上增加防转臂式安装(KAT型)、空心输出轴和K型箱体式安装(KAB型)。安装位置不受限制,易于选择。

3、单机型效率不低于95%。

4、噪声低:减速机主要零部件都经过精密加工,并通过精心组装和测试,因而减速机噪声较低。

5、使用寿命长:在正确选型(包括选用适当的使用系数)和正常使用维护的条件下,减速机(除易损件外)的主要零部件寿命一般不低于20000小时。易损件包括润滑油、油封以及轴承。

三、减速机的型号及相关参数:


1 副本.png


四、输入功率及许用转矩:

规格 37 47 57 67 77 87 97 107 127 157 167 187
结构形式 K KA KF KAF KAZ KAT KAB
输入功率
(kw)
0.18-3.0 0.18-3.0 0.18-5.5 0.18-5.5 0.37-11 0.75-22 1.1-30 3-45 7.5-90 11-160 11-200 18.5-200
传动比 5.36-106.38 5.81-131.87 6.57-145.14 7.14-144.79 7.24-192.18 7.19-197.37 8.95-176.05 8.74-141.46 8.68-146.07 12.65-150.41 17.28-163.91 17.27-180.78
许用转矩
(N.m)
200 400 600 820 1550 2700 4300 8000 13000 18000 32000 50000
重量(Kg) 11 20 27 33 57 85 130 250 380 610 1015 1700
