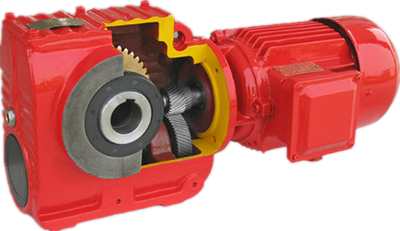

S系列斜齿蜗轮蜗杆减速机

作者:常州市淼源传动机械有限公司    发布时间:2019-5-11 13:41:41    浏览量:5157


一、概述:

" 1、该系列减速机在模块组合体系基础上设计制造,有极多的电机组合、安装形式和结构方案。传动比划分细,范围广,组合机型可以形成很大的传动比。满足不同的使用工况,性能优越。

2、该系列采用整体式铸造箱体,箱体结构刚度好,易于提高轴的强度和轴承寿命。该系列关键零部件采用了高抗磨材料,并经过特种热处理,具有加工精度高,传动平稳、体积小承载能力大、寿命长等特点。

3、可用于正、反转,承受较大的径向载荷,可承受不大于径向力10%的轴向载荷。多应用于冶金、污水处理、化工、制药等行业。"

二、特点:

1、该系列输出轴垂直于输入轴,传动部分由斜齿轮和蜗轮蜗杆构成。

2、安装方式:底脚轴伸式安装(S型)、B5法兰轴伸式安装(SF型)、空心轴式安装(SA型)、法兰空心轴式安装(SAF型)、B14法兰空心轴式安装(SAZ型)、带防转臂空心轴式安装(SAT型)。安装位置不受限制,易于选择。

3、减速比7.5-69.39是77% ;70.43-288是62% ;S/R组合式是57%。

4、噪声低:减速机主要零部件都经过精密加工,并通过精心组装和测试,因而减速机噪声较低。

5、使用寿命长:在正确选型(包括选用适当的使用系数)和正常使用维护的条件下,蜗轮部分的使用寿命不低于10000小时,其它(除易损件外)的主要零部件寿命一般不低于20000小时。易损件包括润滑油、油封以及轴承。

三、减速机的型号及相关参数:

8998db6564f17c4744b92193a6ea342 副本.png


规格37475767778797
结构形式S SA SF SAF SAT SAZ
输入功率
(kw)
0.18-0.750.18-1.50.18-3.00.25-5.50.55-7.50.75-151.5-22
传动比10.27-165.7111.46-244.7410.78-196.2111.55-227.209.96-241.0911.83-223.2612.75-230.48
许用转矩
(N.m)
90170300520127022804000
重量(Kg)710142650100170
