一、概述:

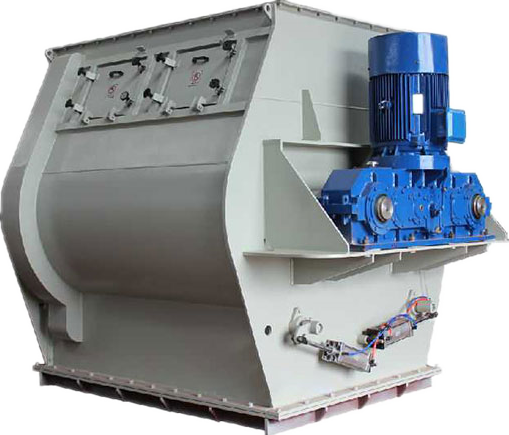

" 1、该系列产品是通过一台电动机带动,可实现双轴同步外旋混合运转的减速机(按客户需求也可定制为同步正、反混合运转)。
2、使用该系列产品的减速机一方面可省去一台电机的配置,同时可以省去传动混合机的链轮、带轮和同步装置,结构紧凑,节省安装空间。
3、该系列产品适用于粉料与粉料、颗粒与颗粒、颗粒与粉料及添加少量液体的混合,广泛应用于化工、干粉砂浆、农药、陶瓷、食品、饲料及电池等行业。"
二、特点:
1、箱体材质根据规格大小不同,分别为优良灰铸铁和优良焊接钢。齿轮和轴类零件采用了高强度合金钢材质。齿轮经渗碳、淬火、磨齿工艺加工。齿轮精度为GBl0095-88.6级。齿面硬度HRC58-62。
2、减速机为密闭式齿轮箱,体积小、传动平稳、噪音低、传动效率高。
3、减速机内部齿轮均采用飞溅式润滑,配置齿轮泵强制润滑系统用于高速轴部分的轴承和锥齿轮的润滑,保证了减速机的长时间可靠运转。
4、轴承、油封等标准件均选择国内品牌,也可按客户需求选用进口品牌。
三、减速机的型号及安装维护:
减速机型号 | 公称速比 | 实际速比 | 电机功率 | 混合机参数(m³) | 容积系数 | ||||||||||||
YHL570 | 35 | 34.65 | 15kw-4P | 1-1.5 | 0.4-0.6 | ||||||||||||
YHL700 | 35 | 33.35 | 18.5kw-4P/22kw-4P | 2-3 | |||||||||||||
YHL890 | 35/50 | 33.35/50.36 | 30kw-4P | 4-5 | |||||||||||||
YHL1050 | 50 | 49.50 | 45kw-4P | 6-8 | |||||||||||||
YHL1230 | 50 | 49.50 | 55kw-4P/75kw-4P | 10-12 | |||||||||||||
YHL1360 | 56 | 57.60 | 90kw-4P | 12-15 |
安装、使用和维护
1、减速机采用空心轴套装,底脚固定的安装方式。安装时严禁锤击减速机输出轴;
2、减速机出厂时未加润滑油,使用前请补加润滑油;
2、减速机出厂时未加润滑油,使用前请补加润滑油;
3、通常在使用3000小时或半年后,应检查油质、油位,使用一年左右应更换新润滑油。更换润滑油的牌号为昆仑润滑油L-CKC220或其他品牌同性能润滑油,加油量见下表;
减速机型号 | YHL570 | YHL700 | YHL890 | YHL1050 | YHL1230 | YHL1360 | |||||||||||
加油量(L) | 15 | 20 | 30 | 35 | 55 | 80 |
注:加油量仅供参考,实际加油请以油标油位为准。
