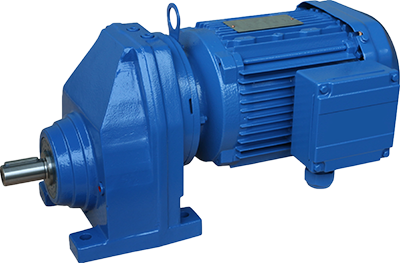

R系列斜齿轮硬齿面减速机

作者:常州市淼源传动机械有限公司    发布时间:2019-5-11 11:42:51    浏览量:3657


一、概述:

" 1、该系列减速机在模块组合体系基础上设计制造,有极多的电机组合、安装形式和结构方案。传动比划分细,范围广,组合机型可以形成很大的传动比。满足不同的使用工况,性能优越。

2、该系列采用整体式铸造箱体,箱体结构刚度好,易于提高轴的强度和轴承寿命。该系列关键零部件硬齿面齿轮采用品质优良的合金钢,表面经渗碳淬火硬化处理,磨齿精细加工,传动平稳、噪声低、承载能力大。温升低,寿命长。

3、可用于正、反转,承受较大的径向载荷。多应用于冶金、污水处理、化工、制药等行业。"

二、特点:

1、该系列输出轴平行于输入轴,传动部分均由斜齿轮构成。

2、安装方式:底脚安装(单级RX型/二级或三级R型)、法兰安装(单级RXF型/二级或三级RF型)。安装位置不受限制,易于选择。实心轴输出。

3、平均效率是二级96%、三级94%、R/R 组合平均效率85%。

4、噪声低:减速机主要零部件都经过精密加工,并通过精心组装和测试,因而减速机噪声较低。

5、使用寿命长:在正确选型(包括选用适当的使用系数)和正常使用维护的条件下,减速机(除易损件外)的主要零部件寿命一般不低于20000小时。易损件包括润滑油、油封以及轴承。

三、减速机的型号及相关参数:


四、输入功率及许用转矩

规格172737475767778797107137147167
结构形式R RF
输入功率
(kw)
0.18-0.750.18-3.00.18-3.00.18-5.50.18-7.50.18-7.50.15-110.55-220.55-302.2-455.5-5511-9011-160
传动比3.83-74.843.37-135.093.33-134.823.83-176.884.39-186.894.29-199.815.21-195.245.36-246.544.49-289.745.06-249.165.15-222.605.0-163.3110.24-229.71
许用转矩
(N.m)
8513020030045060082015503000430080001300018000

规格R17R27R37R47R57R67R77R87R97R107R137R147R167
重量(Kg)45.58.51018253663101153220400700
规格RX37RX57RX67RX77RX87RX97RX107RX127RX157



重量(Kg)5814233970100150250
